产品描述

1、采用 1U 标准机架式结构，支持 WEB 网页配置各项功能；可根据项目需求对接口与模块进行优化配置，适配多样化控制场景。

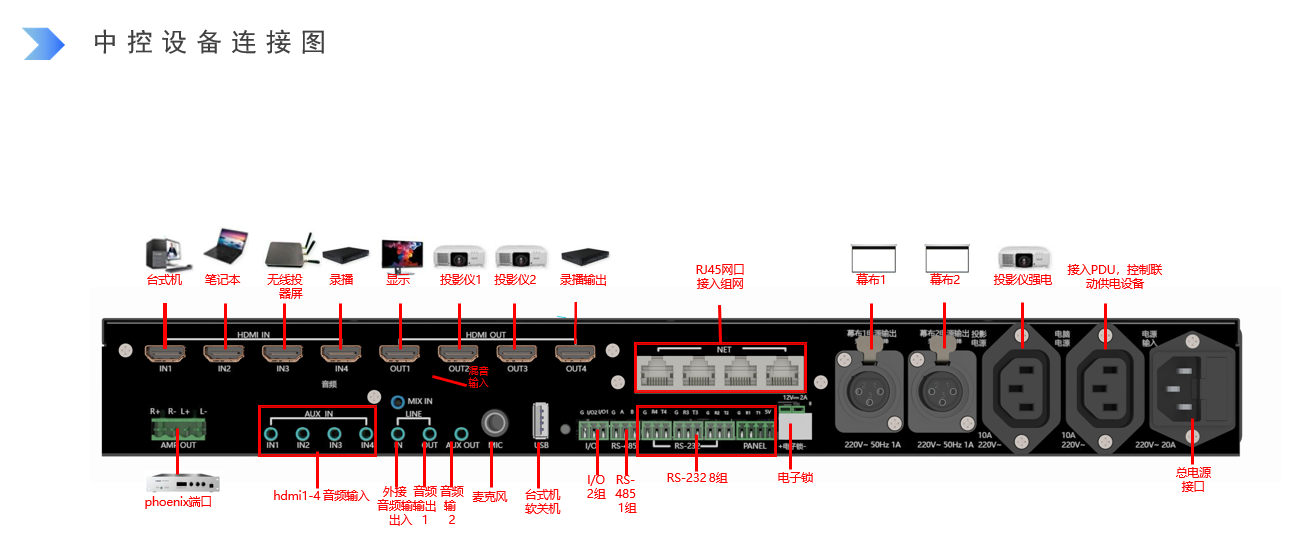

2、配置 3×3 路 HDMI 交叉矩阵输入输出接口、1×1 路 VGA 混合输入输出接口，支持画面同显、异显切换，内置音视频分离功能。

3、配备 4 路网络通讯接口，采用 TCP/IP 通讯协议，支持静态 IP、DHCP 动态 IP 两种地址分配方式，可实现跨网段稳定通讯。

4、搭载 IPv6 网络模块，向下兼容 IPv4 协议。

5、配置 8 路 RS232 控制接口、1 路 RS485 接口、2 路 I/O 备用接口、2 路电子锁接口。

6、配置 5 路音频输入接口、2 路音频输出接口、1 路 6.35mm 话筒输入接口。

7、支持 79 级数字电子音量调节控制。

8、配备 2 路 I/O 备用接口。

9、内置用电功率检测模块，可实时采集并回传用电设备的实时功率、电量数据。

10、配置 1 路 USB 接口，可作为台式电脑软启动控制开关。

11、配置 2 路独立强电电源输出接口、2 路幕布升降强电控制接口、1 路 220V 交流电源输入接口；所有强电接口配备防脱落卡锁结构；可选配件。

12、7 寸 232 串口按键液晶控制面板 12、面板基于 T5L2 主控芯片，搭载 DGUS II 系统，工业级设计。

13、屏幕规格：7.0 英寸，分辨率 1024×600，16.7M 色 IPS 广视角显示屏。

14、电容触摸，盖板采用旭硝子钢化玻璃。

15、控制界面支持按需自定义编辑；自带外壳，采用三防工艺，通过 232 接口与中控主机连接。

软件平台技术要求

1）系统登录首页简洁直观，包含四大核心功能模块：教室管控、物联管控、数据可视化大屏、平台系统管理。

2）教室管控页面集成设备状态展示与集中控制功能。页面以方块卡片展示各教室，卡片直观显示设备启停状态；设备图标可在后台自定义配置。教室卡片根据授课、空闲、离线、报修状态自动区分不同颜色。对接教务课表后，卡片可展示授课教师姓名。无需切换页面，点击教室卡片内图标即可进入教室详情页。支持对全部教室设备远程开关、主音量与麦克风音量调节，支持 4 路信号源远程切换；页面支持大卡片、小卡片两种展示模式，可自由选择。

3）配套微信小程序，支持查看教室整体运行状态、报修工单进度，调取教室摄像头现场画面；可远程单控 / 批量管控教室设备。小程序内教室卡片同样按授课、空闲、离线、报修不同状态，以颜色区分展示。

4）数据可视化大屏界面简洁直观，可展示设备楼层分布、教室设备使用率；支持设备运行时长 TOP10、教室能耗 TOP10 榜单展示，统计一周教室设备总能耗，支持历史能耗数据查询。

5）内置督导评课模块，支持远程调取教师端、学生端摄像头画面，抓取教师电脑画面，可对课堂授课进行点评打分。
